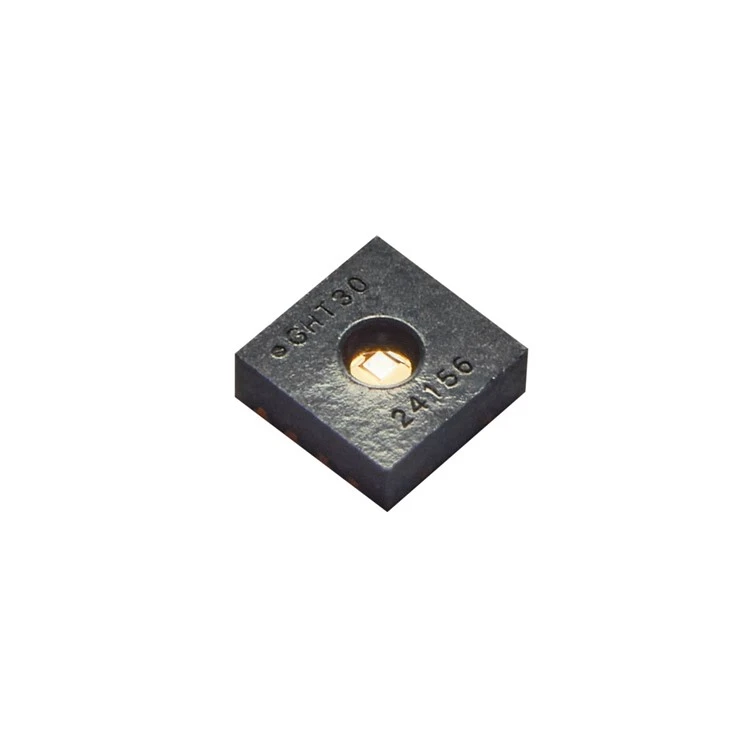

Senzor temperature i vlažnosti

• Senzor temperature i vlažnosti visoko je integrirano rješenje s jednim-čipom dizajnirano korištenjem napredne MEMS tehnologije i ultra{1}}arhitekture otkrivanja slabog signala.

• Integracija visoko{0}}osjetljivih MEMS-komponenti osjetljivih na vlagu na CMOS pločicama-baziranim na siliciju može smanjiti smetnje prijenosa signala s više-čipova, smanjiti površinu čipa i poboljšati pouzdanost pakiranja.

• Ovaj kompaktni senzor temperature i vlažnosti smješten je u minijaturnom DFN paketu dimenzija samo 2,5 x 2,5 mm² s visinom od 0,9 mm, što ga čini prikladnim za prostor-ograničene primjene. Ima dvije korisničke -I²C adrese, I²C komunikacijska brzina je do 1MHz. Sa širokim rasponom radnog napona od 2,0 V do 5,5 V, ovaj senzor temperature i vlažnosti može se lako prilagoditi različitim okruženjima napajanja i scenarijima integracije.

Primjena

Komunikacijska oprema

Fotonaponska pohrana energije

Potrošačka elektronika

Prijevoz hladnog lanca

Pametni dom

Pametna poljoprivreda

1. ESD mjere opreza

Svojstveni dizajn ovog dijela čini ga vrlo osjetljivim na elektrostatičko pražnjenje (ESD). Kako biste spriječili oštećenje ili degradaciju uzrokovanu elektrostatičkim pražnjenjem, koristite senzor u prostoru zaštićenom od elektrostatičkog pražnjenja (EPA) i poduzmite odgovarajuće mjere (operater treba biti uzemljen remenom za ručni zglob, a svi ne-izolirani ili vodljivi predmeti trebaju biti uzemljeni).

2. Izloženost kemikalijama

Senzori temperature i vlažnosti visoko su{0}}osjetljivi senzori okoliša, a ne obične elektroničke komponente. Senzori ne bi trebali biti u bliskom kontaktu s hlapljivim kemikalijama, kao što su kemijska otapala ili organski spojevi, osobito su visoke koncentracije i produljena izloženost opasniji. Pokazalo se da (etil)keten, aceton, izopropanol, etanol, toluen itd. uzrokuju pomak u očitanjima vlažnosti koji je u većini slučajeva nepovratan.

3. Prozračni film otporan na prašinu

Senzori temperature i vlažnosti razlikuju se od uobičajenih senzorskih čipova. Senzori su vrlo osjetljivi, pa se njihov otvor lako zaprlja prašinom i nečistoćama. Za kupce koji se koriste na otvorenom preporučuje se naručivanje naših proizvoda s filmom otpornim na-prašinu i prozračnim slojem koji može spriječiti stvaranje prašine. Može zaštititi senzor, oduprijeti se onečišćenju, produžiti vijek trajanja i pouzdanost senzora i ne smije se trgati.

4.Primjene u ekstremnim okruženjima

Neke primjene zahtijevaju da senzor temperature i vlažnosti bude izložen teškim uvjetima. U mnogim slučajevima se ne uzima u obzir prikladnost senzora. Postoje neke situacije koje zahtijevaju posebnu pozornost.

·The sensor needs to return to the normal environment to recover for a period of time after working under abnormal temperature and humidity conditions (> 90).

·U nekim okruženjima primjene senzor može biti izložen visokoj koncentraciji hlapljivih organskih otapala dulje vrijeme, što se može dogoditi i u procesu sastavljanja i u procesu primjene. Takve aplikacije zahtijevaju pozornost.

·U nekim okruženjima primjene senzor može biti izložen kiselom ili alkalnom okruženju, ali samo će određena koncentracija oštetiti senzor. Za baze, pH > 9 uzrokovat će oštećenje senzora. Materijali za jetkanje, poput H₂O₂, NH₃, itd., također mogu oštetiti senzor u visokim koncentracijama.

· U nekim radnim okruženjima može biti korozivnih plinova. Ako je koncentracija relativno niska, neće utjecati na senzor, ali će utjecati na spajanje lemljenih spojeva. Veće koncentracije također mogu oštetiti senzor.

5. Nanošenje konformnog premaza

Sama boja zagađuje senzor temperature i vlažnosti. Za kupce koji moraju prskati boju na ploču, trebaju naručiti naše proizvode s konformnim premazom, nakon prskanja konformnog premaza, otkinuti konformni premaz prije normalnog testiranja temperature i vlažnosti. Prilikom prskanja konformnog premaza, držite se najmanje trideset centimetara od senzora i polako pomičite limenku kako biste osigurali ravnomjeran premaz, površina će se osušiti za otprilike trideset minuta i drugo prskanje se može izvesti. Pustite da se boja potpuno osuši, otprilike 24 sata, a zatim nježno uklonite film.

6. Pakiranje i skladištenje

Prije upotrebe, preporučuje se pohranjivanje senzora u originalnom pakiranju u sljedećem okruženju: temperatura 10 stupnjeva ~ 50 stupnjeva (0 stupnjeva - 125 stupnjeva na ograničeno vrijeme), 20% ~ 65% RH.

7. Montaža

Senzor se može skladištiti 1 godinu u normalnom okruženju za skladištenje, a senzor ima razinu otpornosti na vlagu 1.
